SN4 vs SN8 vs SN16: Qual a rigidez do anel que sua profundidade de enterro realmente precisa? (Guia 2026)

Escolha a classe de rigidez de anel mais baixa que cubra a profundidade do enterro e a carga de tráfego – para a maioria dos projetos de drenagem de estradas com menos de 4 metros de cobertura, a resposta é SN8, e qualquer valor mais alto é dinheiro gasto em nada. Essa regra única resolve a maior parte de como escolher o tubo corrugado SN4 ou SN8 para decisões de drenagem de estradas que vemos de compradores estrangeiros. No entanto, muitas propostas ainda especificam o “mínimo SN16” como um reflexo, especificando em excesso em duas classes completas.

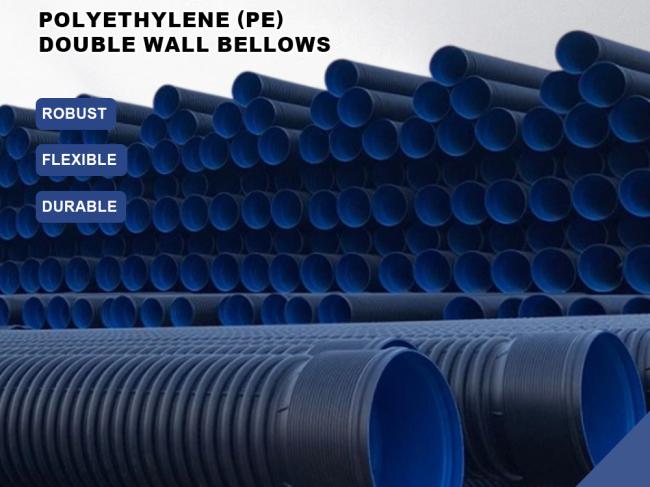

A rigidez do anel é medida em kN/m²: SN4 resiste a 4 kN/m², SN8 resiste a 8, SN16 resiste a 16. Ele descreve quão bem um tubo resiste à deflexão radial sob carga de solo e tráfego - e como o tubo corrugado de parede dupla de polietileno de alta densidade enterrado funciona como um sistema de tubo de solo, a classe que você precisa depende muito mais do que envolve o tubo do que do próprio tubo. Este guia aborda o que cada classe cobre, como a profundidade e a carga mudam a resposta e onde os compradores gastam mais rotineiramente. Como fabricante de tubos OEM com sede na China, a YUNTONG PLASTICS envia linhas SN4 a SN16 DWC para distribuidores e empreiteiros em todo o mundo, portanto, as diferenças de custo discutidas abaixo vêm diretamente das planilhas de cotação da fábrica.

1. O que SN4, SN8 e SN16 realmente cobrem – e a que lugar cada um pertence?

Cada classe SN é um piso, não um alvo: SN4 atende instalações rasas e de carga leve; SN8 é a classe padrão de estradas municipais; SN16 é reservado para enterramento profundo ou tráfego intenso e repetido - e a diferença entre a rigidez do anel SN8 e SN16 para trabalhos de esgoto pluvial de enterramento profundo é o julgamento mais caro em uma licitação DWC. EN 13476 define as classes de acordo com EN ISO 9969 com deflexão de 3%; As especificações norte-americanas medem a rigidez do tubo com deflexão de 5% de acordo com ASTM D2412, portanto, os números não são diretamente intercambiáveis. Nunca aceite uma cotação que afirma “SN8 é igual a AASHTO M294” sem verificar qual método de teste foi usado.

• ✅ SN4 (4 kN/m²): cinturões verdes, calçadas, drenagem de terras agrícolas, percursos paisagísticos rasos — cobrem até cerca de 2 m sem tráfego de veículos acima.

• ✅ SN8 (8 kN/m²): o padrão para estradas municipais, estacionamentos, coletores de esgoto e acostamentos de rodovias — cobertura de aproximadamente 2–4 m sob tráfego normal.

• ✅ SN12.5/SN16: vias arteriais, esgotos troncais profundos acima de 4 m, pátios industriais pesados, passagens subterrâneas ferroviárias.

A armadilha da superespecificação é real. Um comprador municipal que analisamos especificou o SN16 para uma linha de cinturão verde de 1,5 m – cerca de 30% do orçamento da tubulação foi destinado à rigidez que o solo nunca exigiu. A lógica de engenharia é a mesma que todo fornecedor deve explicar antes de cotar: o envelope de aterro compactado suporta a maior parte da carga, portanto a classe correta é calculada a partir da profundidade de cobertura, carga móvel e qualidade do aterro - e não adivinhada "para ser seguro". Quando os engenheiros da YUNTONG PLASTICS analisam uma proposta, a primeira coisa que pedem é a profundidade do enterro e a classe de tráfego, porque esses dois números eliminam 80% das suposições.

✅ Resumindo: o SN4 se adapta a zonas rasas sem tráfego, o SN8 cobre a drenagem rodoviária padrão até cerca de 4 m e o SN16 pertence apenas a cobertura profunda ou cargas pesadas repetidas.

2. O que acontece quando você escolhe a classe errada – subespecificada ou superespecificada?

A subespecificação convida ao desvio excessivo e ao colapso; a especificação excessiva esgota silenciosamente o orçamento - e a solução começa perguntando qual é realmente a rigidez mínima do anel para tubos sob cargas de tráfego de estacionamento em sua profundidade de cobertura específica. Existem três padrões de falha que vale a pena entender antes de se comprometer com uma aula:

1. SN4 sob uma estrada. O tubo corrugado para serviços leves sob carregamento repetido do caminhão desvia além do limite de serviço de 5%. O teste do mandril falha na verificação de 30 dias, e a seção é escavada e recolocada – o resultado mais caro possível, já que você paga pelo tubo duas vezes mais a escavação.

1. SN16 em um jardim. Nenhuma falha estrutural, mas cada medidor acarreta um custo 20-40% maior do que o necessário para o projeto. Numa linha de 5 km, é uma soma de cinco dígitos gasta em nada.

1. Ignorando o preenchimento. Mesmo uma classe SN8 especificada corretamente falha quando o acostamento é mal compactado – o envoltório do solo, e não a parede do tubo, faz o trabalho estrutural. A qualidade da tubulação e a qualidade da instalação devem estar juntas.

Uma sequência prática de decisão sobre como escolher o tubo corrugado SN4 ou SN8 para drenagem de estradas — e para saber quando avançar em uma classe — funciona em todos os mercados:

• Confirme que a função é a drenagem por gravidade - as linhas de pressão precisam de um tubo de parede sólida de polietileno , nunca corrugado, porque uma parede corrugada não pode suportar a tensão do arco.

• Leia a profundidade de cobertura no desenho da seção transversal e, em seguida, verifique a classe de carga superficial acima dele.

• Aplique a tabela da Seção 1; quando a cobertura estiver entre as aulas, avalie uma classe.

• Para cobertura além de 4 m ou diâmetros de tronco acima de DN1200 sob cargas pesadas, adote sistemas reforçados com aço - o tubo corrugado em espiral de polietileno reforçado com aço atinge SN12.5+ com juntas de eletrofusão e continua sendo a escolha econômica para linhas tronco grandes e profundas.

A mesma lógica se aplica quer você compre de um distribuidor nacional ou importe diretamente de uma fábrica. Os compradores que importam contêineres DWC com etiqueta personalizada da YUNTONG PLASTICS normalmente nos enviam a seção transversal e a classe de tráfego antes de solicitar orçamentos - um e-mail que economiza rotineiramente de 15 a 25% em comparação com folhas de especificações excessivamente rígidas escritas por empreiteiros gerais.

✅ Resumindo: Combine a classe com a profundidade e carga medidas, nunca com o hábito - classes erradas custam dinheiro em ambas as direções, e o aterro é tão importante quanto a parede.

Perguntas frequentes

P: Como faço para escolher o tubo corrugado SN4 ou SN8 para drenagem de estradas em um projeto real? R: Obtenha a profundidade de cobertura do desenho e a classe de tráfego do projeto da estrada. Estradas com tráfego de passageiros até 4 m de cobertura utilizam SN8; cinturões verdes e áreas sem trânsito até 2 m podem usar SN4; qualquer coisa mais profunda ou pesada vai até SN12.5/SN16. YUNTONG PLASTICS confirma a classe gratuitamente antes de cotar.

P: A rigidez do anel SN8 vs SN16 para esgoto pluvial profundo é sempre resolvida aumentando? R: Não. Além de 4 m de cobertura, a verificação dominante é o empuxo e a deflexão da parede com o módulo de aterro real - um SN8 adequadamente compactado pode passar a 4,5 m, enquanto um SN16 mal preenchido ainda pode falhar. A classe e a qualidade da instalação devem ser verificadas em conjunto.

P: Qual é a rigidez mínima do anel para tubos sob cargas de tráfego de estacionamento em um lote comercial típico? A: SN8 com pelo menos 0,3–0,6 m de cobertura compactada para veículos de passageiros, aumentando com a redução da cobertura. O SN4 para serviços leves não é classificado para cargas repetidas de veículos e não deve ser usado sob superfícies de estacionamento.

Obtenha sua aula confirmada antes de fazer o pedido

Envie sua seção transversal, profundidade de cobertura e classe de tráfego para a YUNTONG PLASTICS, e a equipe de engenharia da Anhui Yuntong Plastic Technology Co., Ltd. retornará uma confirmação da classe de rigidez com uma cotação OEM dentro de 48 horas - incluindo um plano de carregamento de contêiner gratuito para o seu porto de destino. Evite pagar pela rigidez que seu projeto não precisa.
